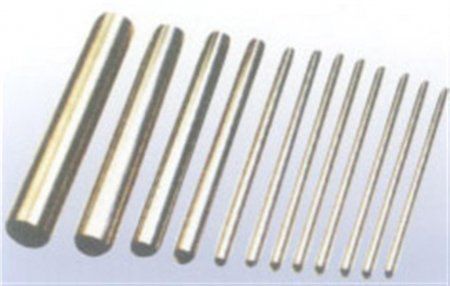

Copper – Beryllium Alloy Bars

Alloy 25

            Be:                                    1.8 – 2.0%

            Co:                                   0.2% min.

            Co + Ni + Fe:                    0.6% min.

            Cu + additions:              99.5% min.

Copper – Beryllium Alloy 25, C17200 is also known as Alloy 25 and is the most commonly utilized beryllium copper alloy and is notable for exhibiting the highest strength and hardness compared to commercial copper alloys. Its strength and hardness is similar to that of steel. Copper – Beryllium Alloy 25 copper's ultimate tensile and Rockwell hardness properties in a peak aged condition are in the 200 ksi range and RC 45 respectively (electrical conductivity 22% IACS minimum).

Mechanical Properties

Grade Alloy                                                                          (25)

Temper                                                                                 H

Tensile Strength                                                                 90-125 ksi

Tensile Strength                                                                 620-860 MPa

0.2% Yield Strength                                                           75 ksi min

0.2% Yield Strength                                                           520 MPa min

Elongation in 4D                                                                8% min

Hardness Rockwell                                                            B 88-102

Electrical Conductivity                                                       15 %IACS min

Typical Age Hardening                                                      ...

Typical Physical Properties

Density                                                                                 .298 lbs./in.³ ( @ 68°F)

Coefficient of Thermal Expansion                                  9.7 x 10^-6 (68°F to 390°F)

Thermal Conductivity                                                         60 BTU/(ft. x hr. x °F)(@ 68°F)

Electrical Conductivity                                                       22 %IACS (@ 68^oF)

Thermal Capacity (specific heat)                                     0.1 BTU/ (b. x °F)(@ 68°F)

Modulus of elasticity                                                          18.5 x 10⁶ psi

Modulus of rigidity (Torsion Modulus)                            7.2 X 10⁶ psi

Magnetic permeability                                                        1.0025

Machinability                                                                       20

Specifications

ASTM                                                                                    B196, B643

Federal                                                                                 QQC530

AMS                                                                                      4650, 4651, 4533, 4534, 4535

RWMA                                                                                  Class 4

CDA                                                                                      C17200

DIN                                                                                        17666

Outstanding Characteristics:  High strength,  High fatigue strength,  Good conductivity, non-magnetic

Typical Uses

Electrical - Contact Bridges, Clips, Spring Connectors, Current Carrying, Navigational Instruments, Relay Parts, Belleville Washers, Electrical Switch and Relay Blades, Connectors, Switch Parts, Fuse Clips

Fasteners - Bolts, Screws, Roll Pins, Retaining Rings, Lock Washers, Fasteners, Washers

Industrial - Flexible Metal Hose, Non Sparking Safety Tools, Shafts, Pump Parts, Rolling Mill Parts, Housings for Instruments, Bearings, Bushings, Valve Seats, Valve Stems, Diaphragms, Bourdon Tubes, Bellows, Wear Plates on Heavy Equipment, Springs, Welding Equipment, Spline Shafts, Valves, Pumps, Springs, Electrochemical

Ordnance - Firing Pins
