Barium Fluoride Single Crystal

BaF₂

Applications: Barium Fluoride is used in UV, visible & IR imaging system, scintillator & IR cut-off filter. It is suitable for a passive IR band (8-14 um) and a viewport for thermography.

Specifications:

                                Crystal Type                              Cubic, CaF₂ Type structure

                                 Growth direction                      [100]

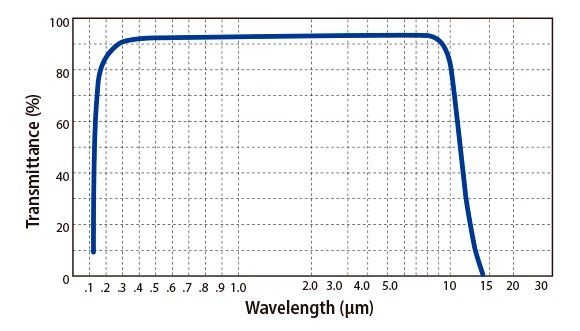

                                 Transmission Range                0.15-15 µm

                                 Refractive Index                       n0=1.6654, ne=1.4898 @ 509 nm

                                 Density                                      4.89 g/cm³

                                 Melting Point                            1368°C

                                 Molecular Weight                    175.3368

                                 Thermal Conductivity             11.72 W/(m•K) @ 13°C

                                 Specifics Heat                          410 J/(kg•K) @ 27°C

                                 Thermal Expansion                 18.1x10^-6/K @ -110-120°C

                                 Hardness (Knoop)                   82 (indenter load: 500g)

                                 Shear Modulus                        25.4 Gpa

                                 Bulk Modulus                          268.89 Gpa

                                 Rupture Modulus                   26.2 Mpa

                                 Dielectric Constant                7.33 @ f=2 MHz

                                 Solubility Water                      0.17 g/100g @ 23°C

                                 Crystal Structure                    Single crystal, synthetic

                                 Cleavage Planes                    (111)

Available form/shape:      Rod, Blank, Windows, Lens and Prism

Maximum diameter:          140 mm

Physical Properties:

                                          Color                                           colorless

                                          Density                                       4.893 g/cm³

                                          Melting Point                             1659^oK

                                          Thermal Expansion                  18.1 x 10^-6K^-1

                                          Dielectric Constant                   7.33 (1MHz)

                                          Hardness (Mohs)                       3
